FABRICATION D'UN ENSEMBLE DE COMMANDES

POUR SIMULATEUR D'HELICOPTERE

(mise à jour le 04-10-07)

voici une fabrication perso de commandes pour simulateur d'hélico faite à partir du joystick Top Gun Afterburner II que j'ai "canibalisé" pour le reconditionner au plus près d'une configuration plus réelle.
Le joystick est dissocié.Celle-ci revient à environ 50 euros.
Les carcasses sont découpées de sorte qu'elles puissent s'insérer dans les boitiers gris et de pouvoir utiliser les implantations de visserie d'origine.
La poignée des gaz est decoupée et retournée.Elle est prolongée par un tube plastique dans lequel les fils électriques sont prolongés (j'ai utilisé du cordon SVHS de récupération qui possède les même caratéristiques et couleurs que les originaux ,les fils sont bien sur soudés sur celui-ci).
Le manche est prolongé de la même manière.
On récupère ainsi tous les boutons qui restent fonctionnels.
Le palonnier est inspiré par celui de Pipolaki que je remercie à l'avance et qui est bien sur corrigé pour accepter la pièce du mini palonier qui est à l'origine dans la poignée des gaz.Les pièces métalliques ainsi que le bois viennent de Castorama et les boitiers gris d'un magasin d'electricité.
Le tout se monte dans la journée.

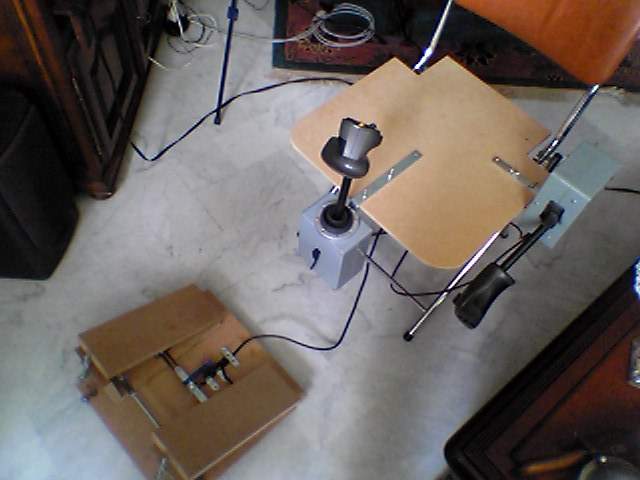

L'ensemble avec le palonnier (un conseil tout de même mettez un coussin avant de vous assoire)

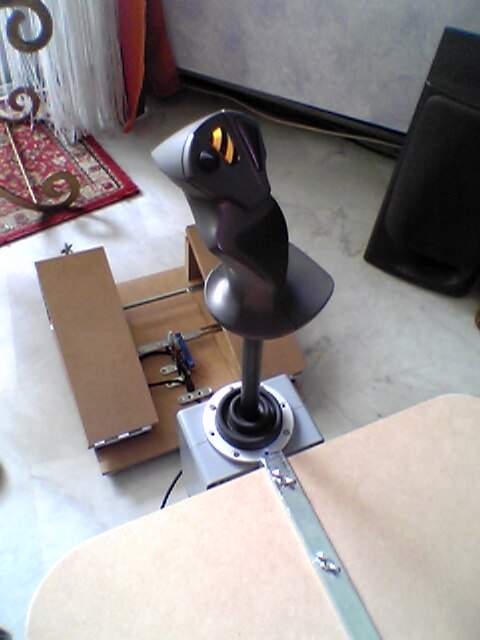

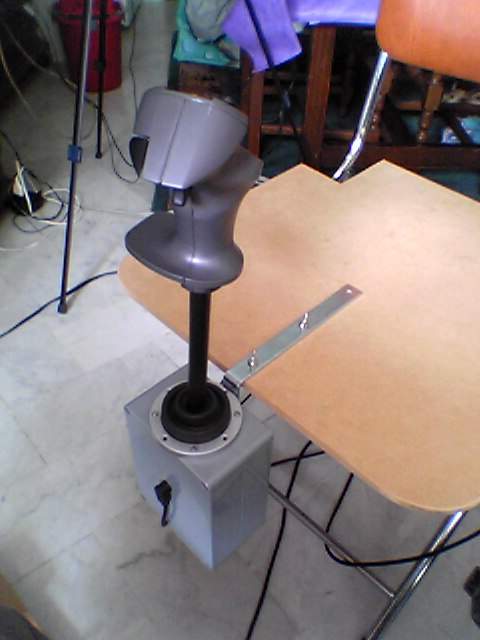

La poignée d'origine du joystick réhaussée donne une sensation plus réaliste entre les genoux.

Ont peut voir à l'arrière la prise de commande des gaz réinstallée sur le boitier gris.

idem pour la commande de pas.

On pauffine le look en remettant le soufflet caoutchouc d'origine.

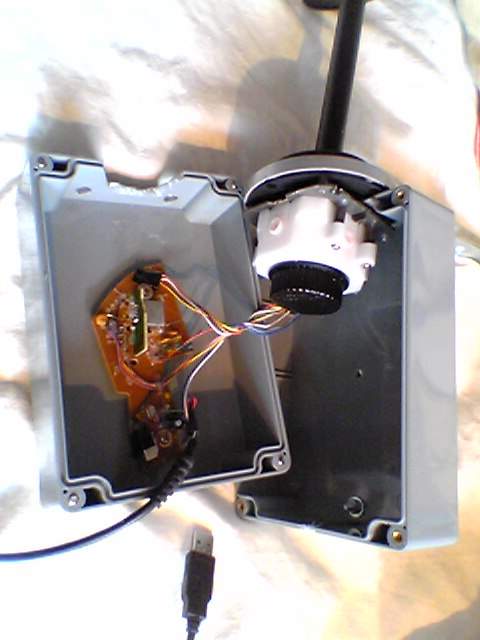

Boîtier du cyclique ouvert.Le circuit imprimé est vissé contre le boîtier pour utilser le connecteur d'origine

venant s'enficher au dos.

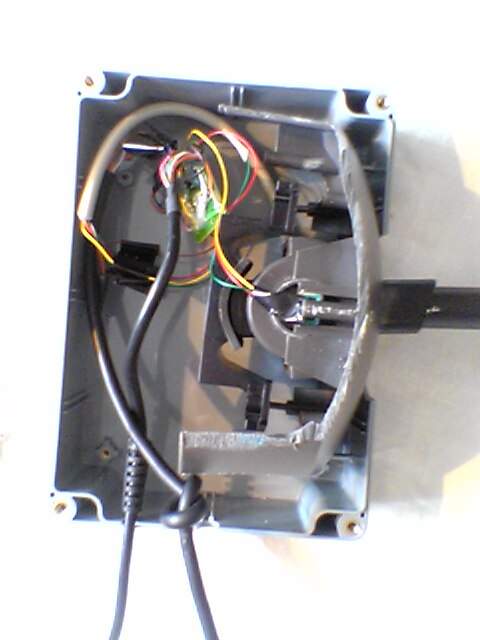

Boîtier de commande de pas ouvert.On peut voir la carcasse d'origine redécoupée et l'utilisation des trous de fixation réutilisés pour la fixation au boîtier.J'ai ajouté un patin en caoutchouc au niveau de la rotule pour freiner le déplacement.

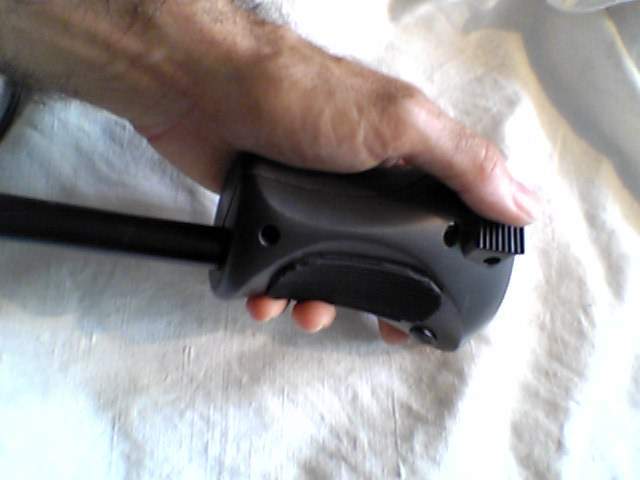

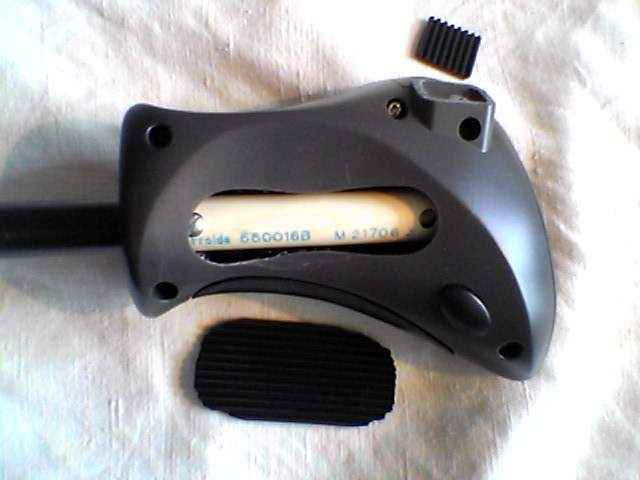

Poignée de commande de pas dans laquelle on fait traverser le tube rallonge en plastique et fixé sur les 2 points d'origines du mini palonnier récupéré pour être réutiliser sur le grand en bois.

On bouchonne les ouverture avec le reste de patins caoutchouc de chez...... Casto.... bien-sûr.

Un seul cable USB relie l'ensemble au PC.

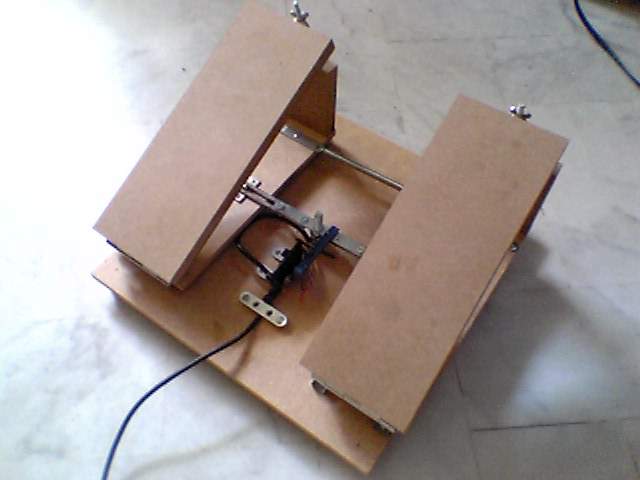

Le palonnier est construit avec des planches de medium de 20 mm pré-découpés chez Castorama.

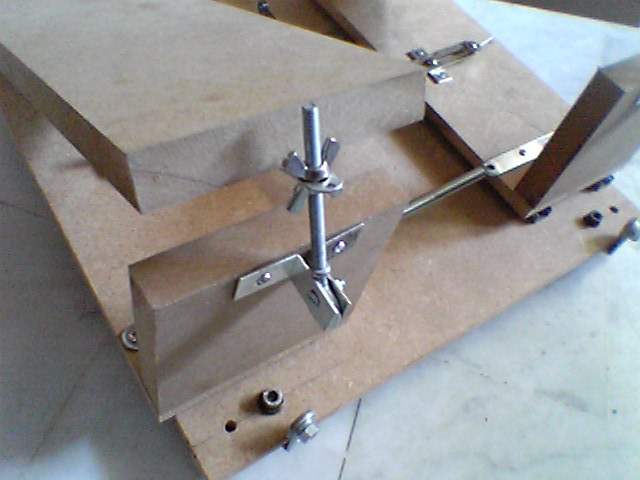

Petit systême qui permet d'affiner l'angle des pédales avec la position des pieds (luxe optionnel).

La pièce du mini palonnier du Top Gun est fixée avec 2 petites équerres métalliques.

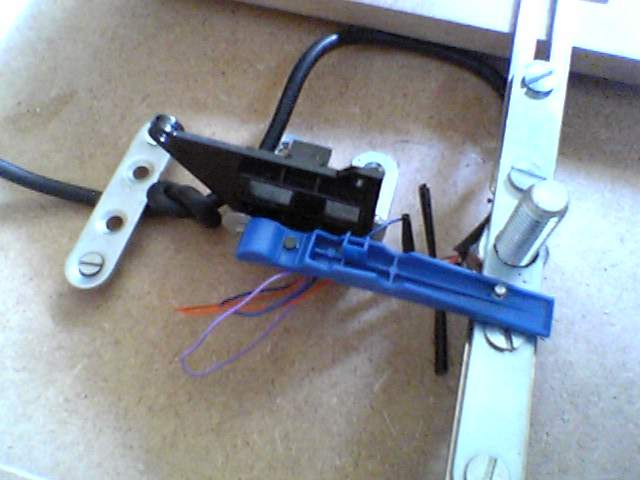

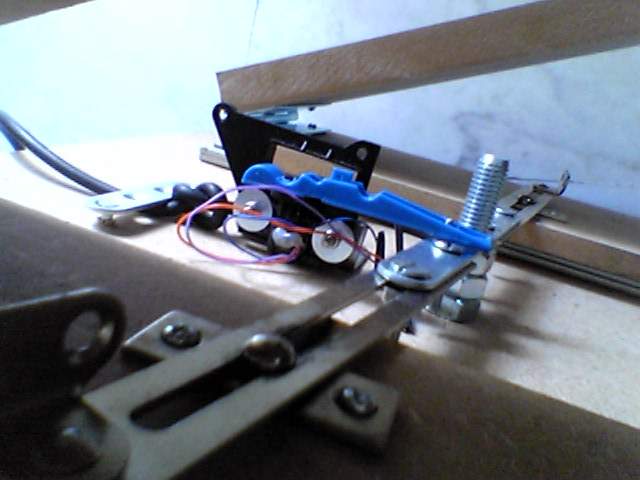

Une pince à linge peut servir à relier le potentiomètre au mécanisme du palonnier.

(Tringlerie au rayon charnières de chez Casto......que de pub...)
